Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

• Artikelbezeichnung: BNC Plg str cr/cr G30 G54 Prof Z50 (Alte Artikelnummer J01000A0049)
• Wellenwiderstand: 50 Ohm
• Kabelgruppe; Kabel: G30 (1.5/3.8); G54 (1.5/3.8 FLEX), 02YS(ST)CY 1.4/3.7-50 LI, 1.4/3.8 AF, 7808A, CNT-240, HPF 240, LMR-240, MRC 240 AFB, S 04172 D, TZC 500 25, WCX240, 02YS(ST)CY 1.4/3.7-50, SPEEDFOAM 240 HFJ, SX 04172 B-60, H 155, LOW LOSS 1.4/3.8
• Anmerkungen: crimp/crimp Professional
• Abmessungen: a=31, b=13
• Montage: A0231

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

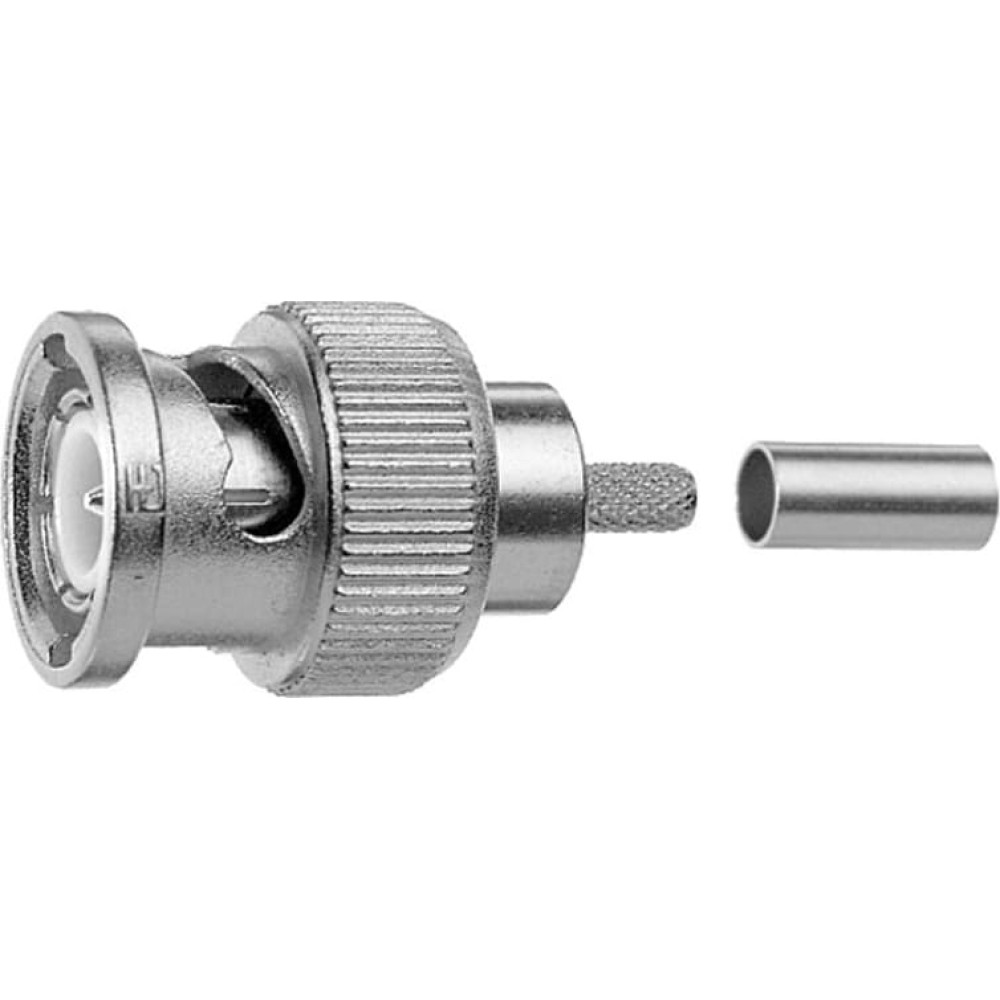

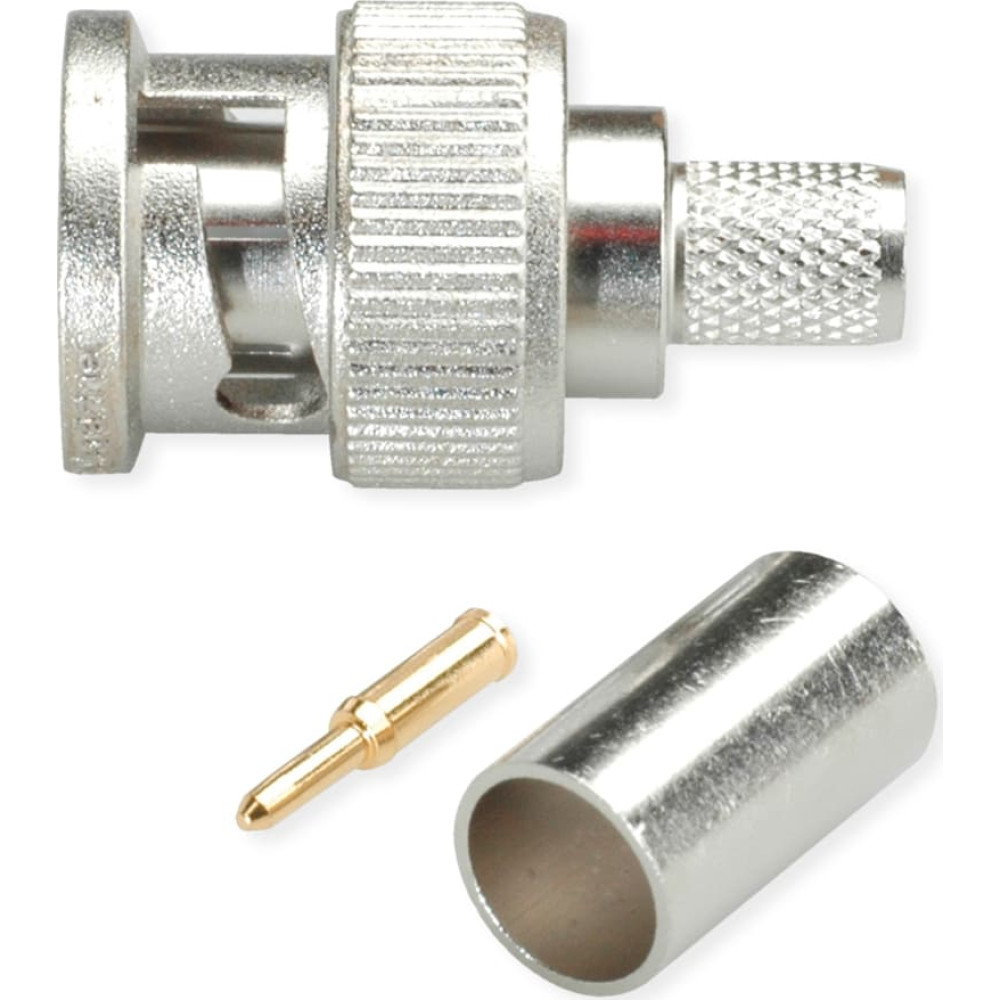

Remark: Picture similar
