Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

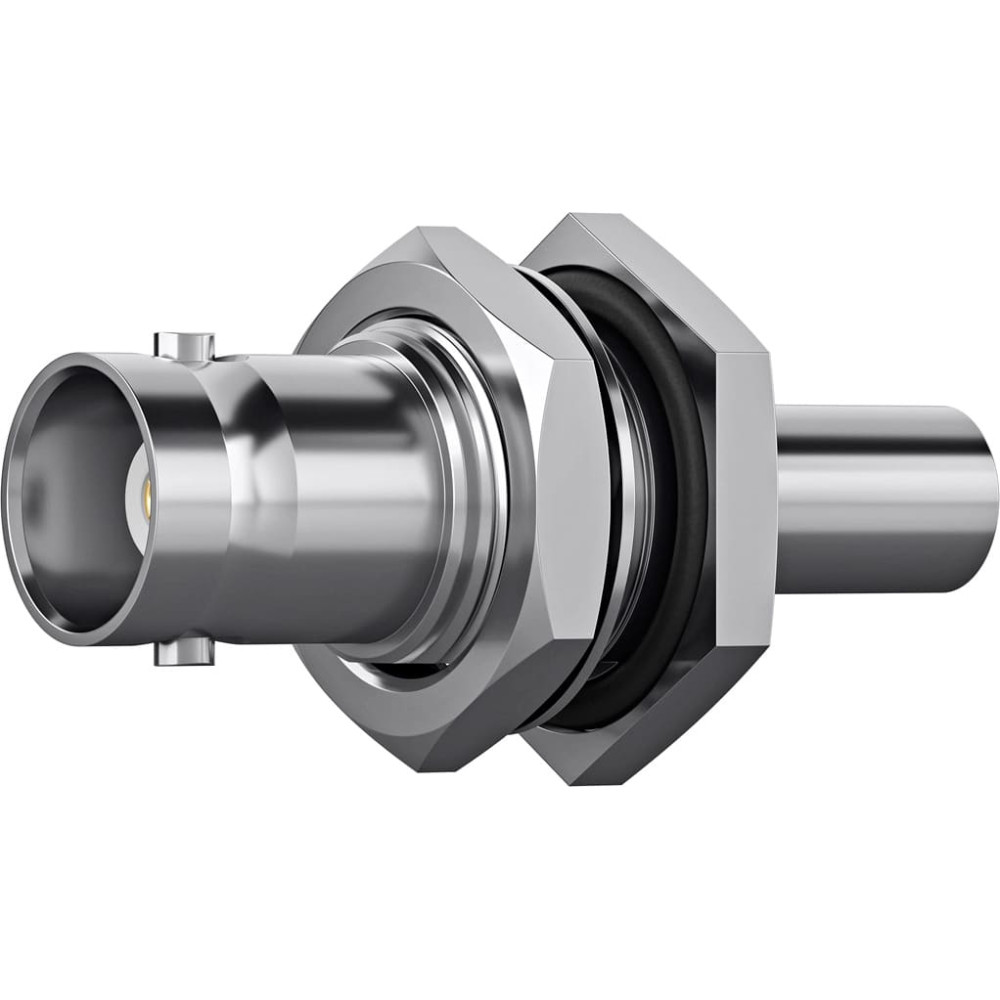

• Artikelbezeichnung: BNC Jck str Bkhd cr/cr G1 Z50 (Alte Artikelnummer J01001A0108)
• Wellenwiderstand: 50 Ohm
• Kabelgruppe; Kabel: G1 (RG-58/U), 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, RG-58C/U, WCX195

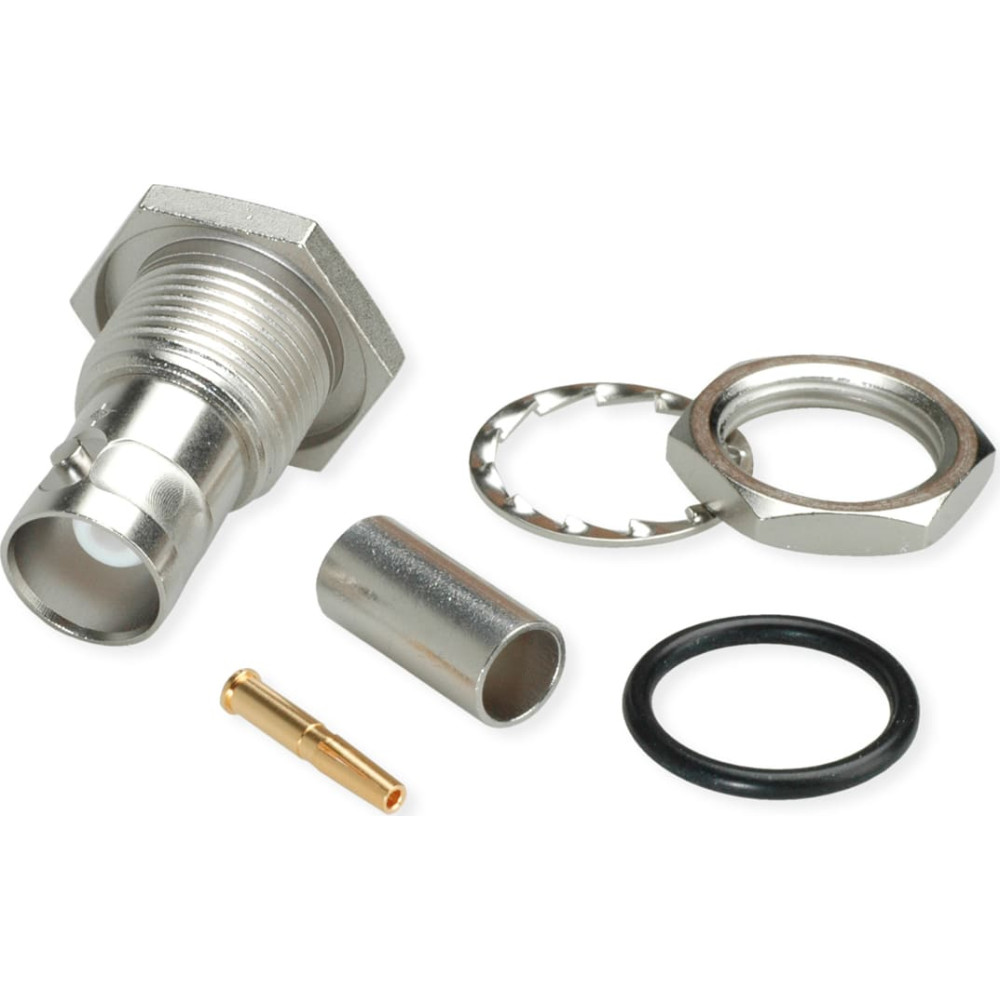

• Anmerkungen: crimp/crimp
• Einbaumaß: Z004
• Montage: A1105

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

Remark: Picture similar
