Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

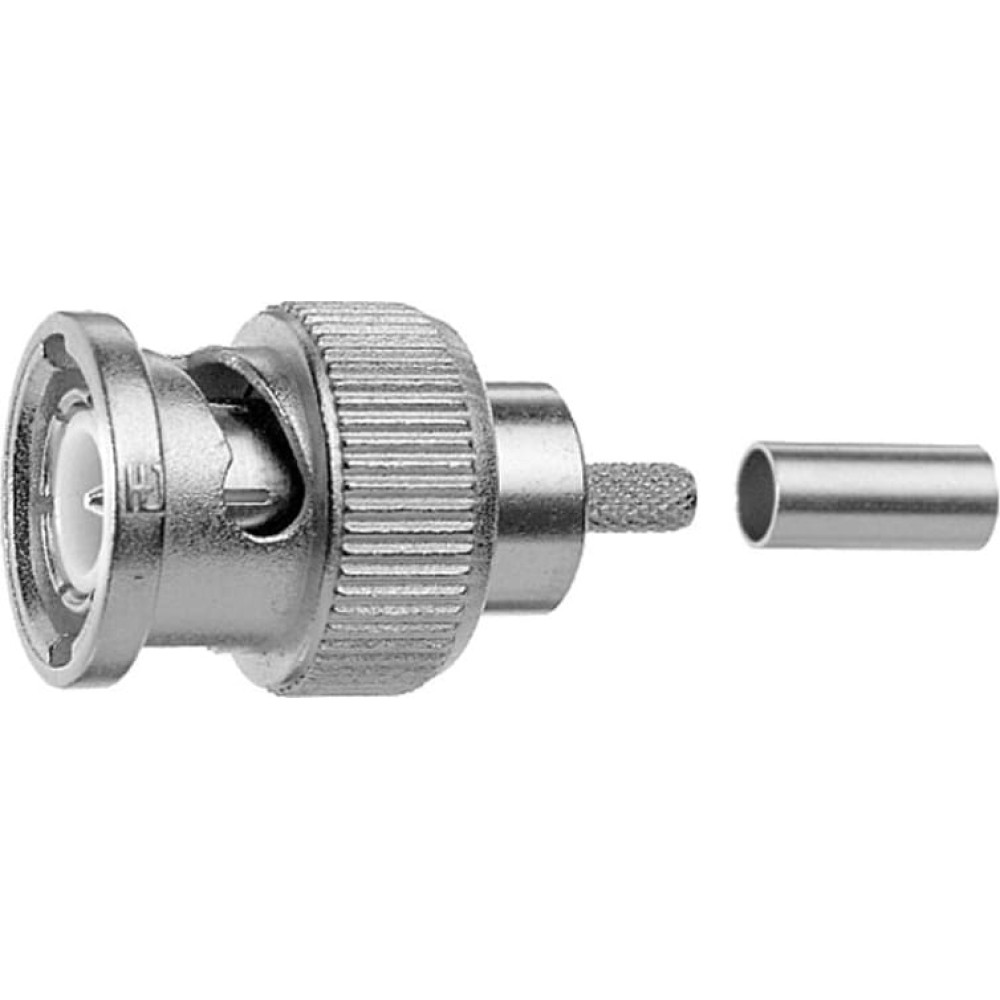

• Artikelbezeichnung: BNC Plg str cr/cr G1 Prof Z50 (Alte Artikelnummer J01000A1255Y)
• Wellenwiderstand: 50 Ohm
• Kabelgruppe; Kabel: G1 (RG-58C/U), 7806A, 9907, CNT-195, HPF 195, KX 15, LMR-195, RG-58C/U, WCX195, YR23092
• Anmerkungen: crimp/crimp Professional
• Abmessungen: a=31, b=13
• Montage: A0205
• MIL-Std.: UG-1785/U
• Ohne Kabelgruppe: YR23092

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

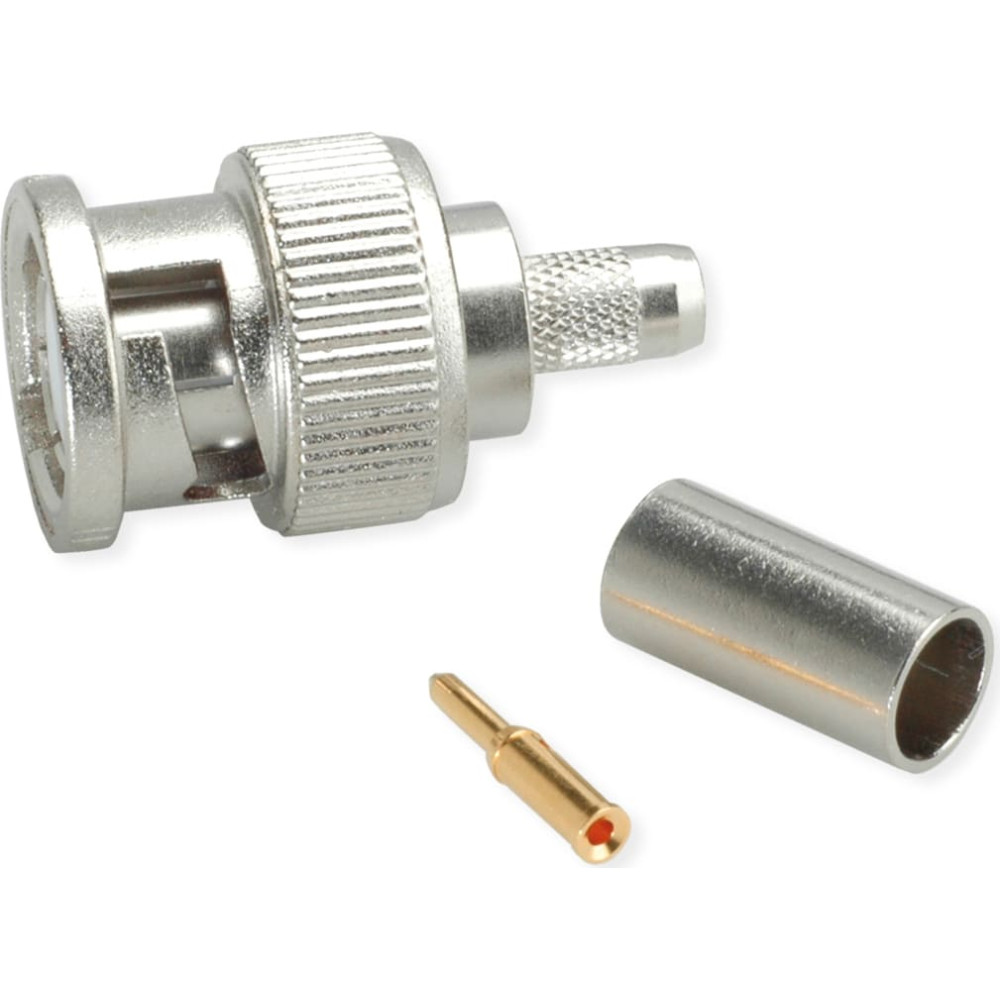

Remark: Picture similar
