TELEGÄRTNER Karl Gärtner

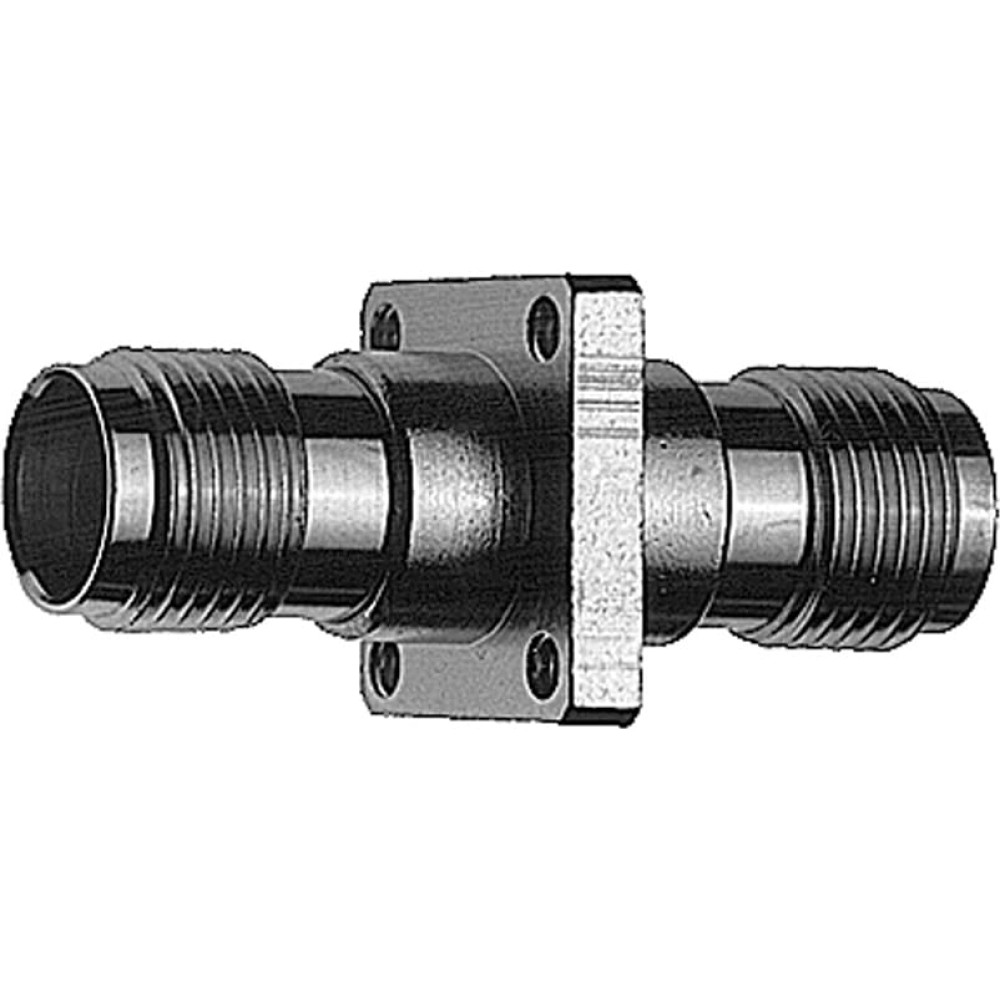

Telegärtner Karl Gärtner TELEGÄRTNER TNC-Verbinder 50 Ohm Buchse / Buchse für Einbau

Product Code: 100023831
Barcode 4018359109264

To purchase this product you must be registered in our system.



Specification
colour: silver
connection direction: gerade
depth of packaging (single piece): 120
gross weight: 0.091
height of packaging (single piece): 30
manufacturer: TELEGÄRTNER
package weight (single piece): 0.091
product group: Koaxialstecker
product type: TNC-Einbaukupplung
protection class (ip code): IP68
quantity of ports: 1
side 1 connector gender: Weiblich (Buchse)
side 1 connector type: TNC-Steckverbinder
side 2 connector gender: Weiblich (Buchse)
side 2 connector type: TNC-Steckverbinder
width of packaging (single piece): 70

Description

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt. TNC-Steckverbinder sind kostengünstige Alternativen für koaxiale Verbindungen bei hohen Frequenzen.

  • Artikelbezeichnung: TNC Adapt str Flng f-f (Alte Artikelnummer J01014A0004)
  • Wellenwiderstand: 50 Ohm
  • Ausführung: f-f
  • Max. Frequenz: 4 GHz
  • Rückflussdämpfung: typ.: 1 GHz: -27 dB; 3 GHz: -24 dB; 4 GHz: -23 dB
  • Einbaumaß: Z005
  • Contact resistance inner conductor ≤ 10 mΩ
  • Contact resistance outer conductor ≤ 2,5 mΩ
  • Insulation resistance ≥ 5 GΩ
  • Voltage proof 1.5 kVeff/50 Hz
  • Impedance 50 Ω/(75 Ω)
  • Return loss: Straight style (valid for 50 Ω only) ≥ 16.5 dB/11 GHz
  • Working voltage ≤ 500 Veff/50 Hz
  • Frequency range up to 11 GHz

Remark: Picture similar
