Die Serie MCX umfasst kleine HF-Steckverbindungen mit Schnappverbindung. Diese Steckverbindungen können bis zu einer Frequenz von 6 GHz eingesetzt werden. Die Serie MCX wird in der Ausführung mit 50 Ohm Wellenwiderstand angeboten. Kabel werden durch Löten oder Crimpen angeschlossen. Die Steckverbinder der Serie MCX werden aufgrund ihrer geringen Baugröße in kleinen Meßgeräten und Kommunikationsendgeräten eingesetzt.

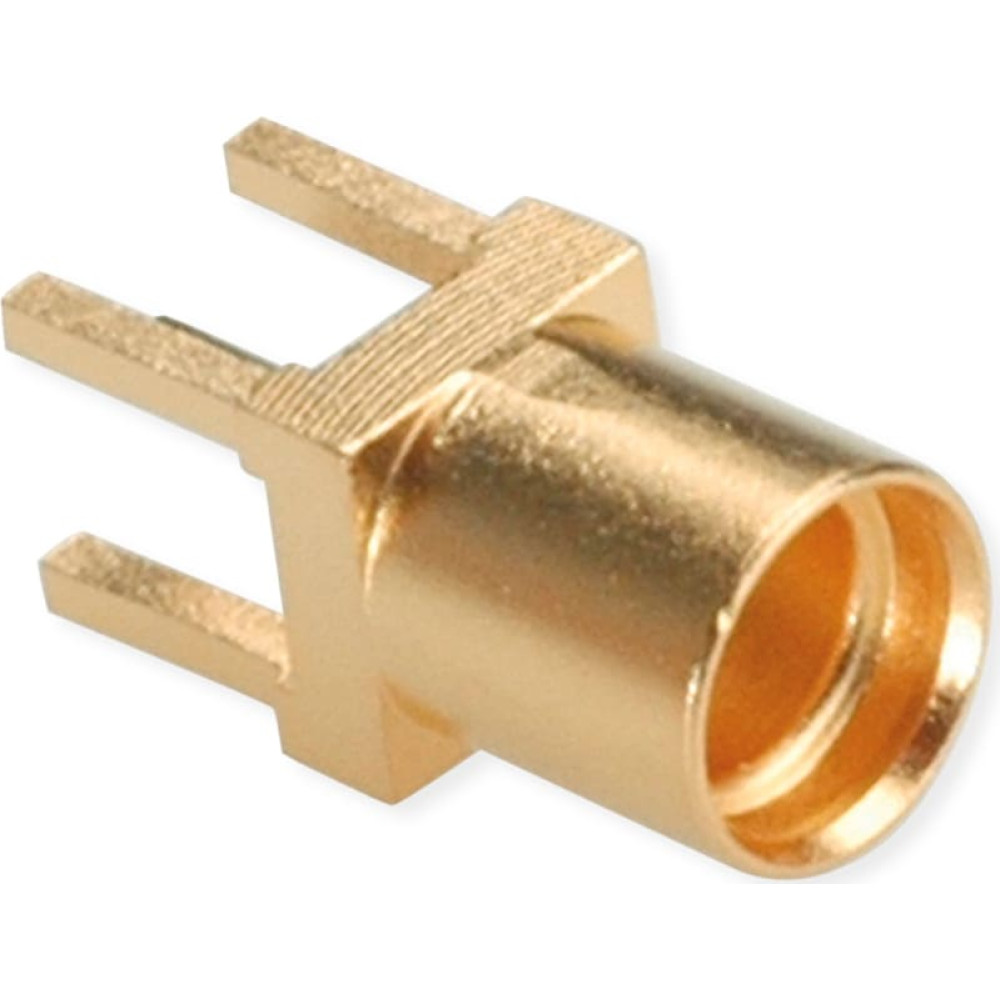

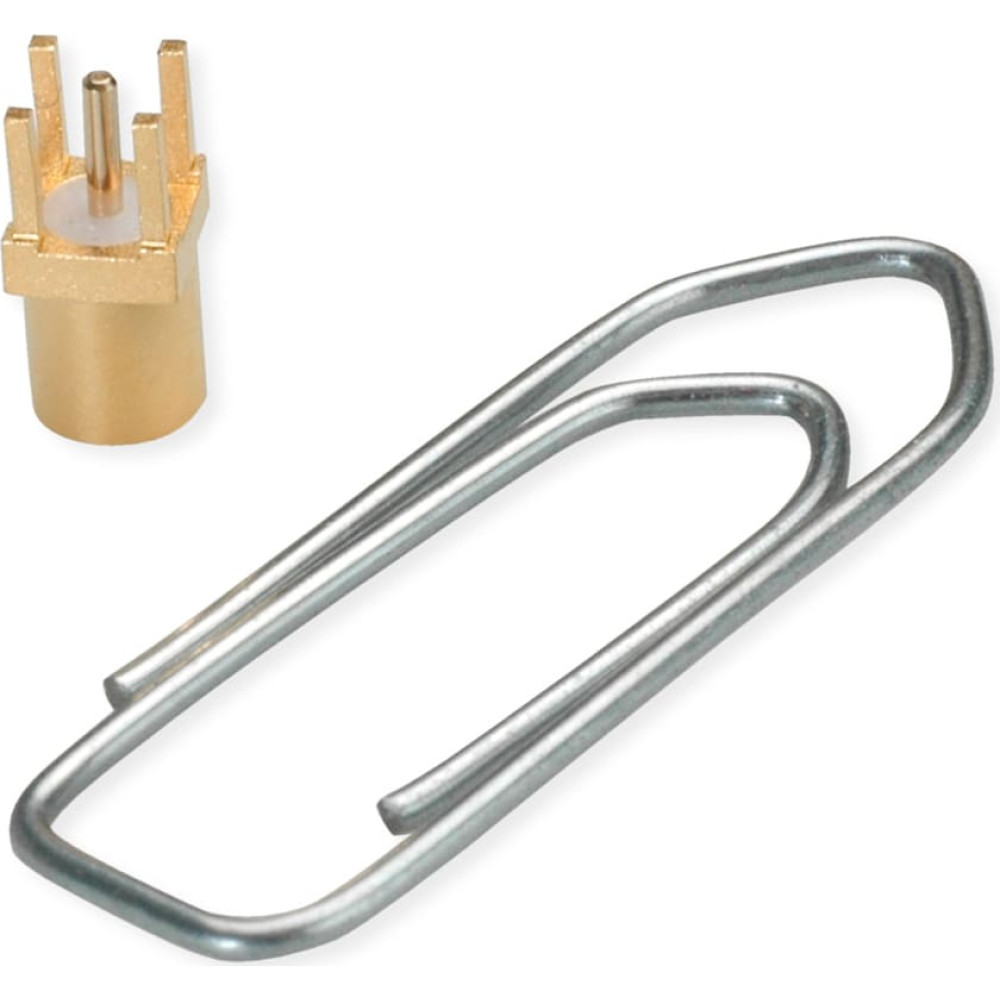

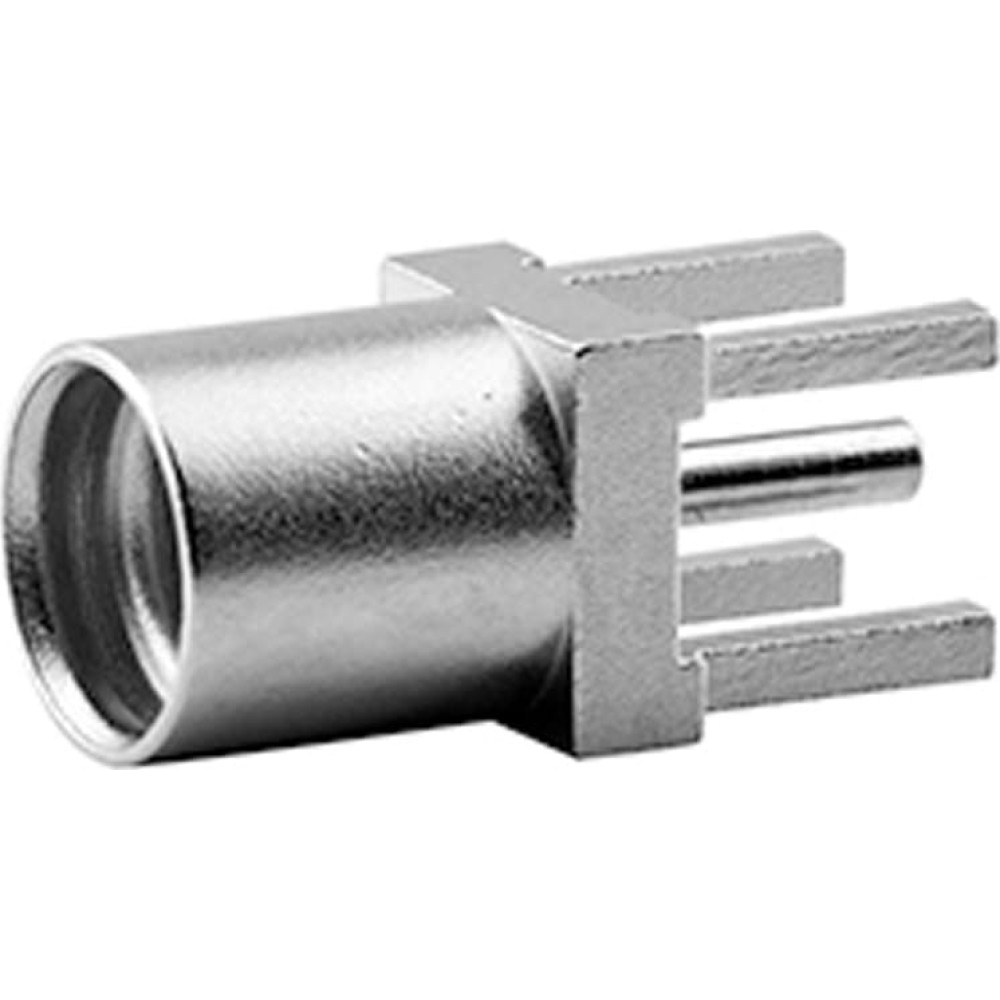

• Artikelbezeichnung: MMCX Jck str sd/sd PCB THT (Alte Artikelnummer J01341A0161)
• Einbaumaß: Z023

• Contact resistance inner conductor ≤ 5 mΩ
• Contact resistance outer conductor ≤ 2,5 mΩ
• Insulation resistance ≥ 1 GΩ
• Voltage proof 1.5 kVeff/50 Hz
• Impedance 50 Ω
• Return loss: Straight style ≥ 20 dB/6 GHz
• Return loss: Angle style ≥ 16.5 dB / 6 GHz
• Proof voltage 500 V/50 Hz
• Working voltage 170 Veff/50 Hz
• Frequency range up to 6 GHz

Remark: Picture similar
