Die Serie MCX umfasst kleine HF-Steckverbindungen mit Schnappverbindung. Diese Steckverbindungen können bis zu einer Frequenz von 6 GHz eingesetzt werden. Die Serie MCX wird in der Ausführung mit 50 Ohm Wellenwiderstand angeboten. Kabel werden durch Löten oder Crimpen angeschlossen. Die Steckverbinder der Serie MCX werden aufgrund ihrer geringen Baugröße in kleinen Meßgeräten und Kommunikationsendgeräten eingesetzt.

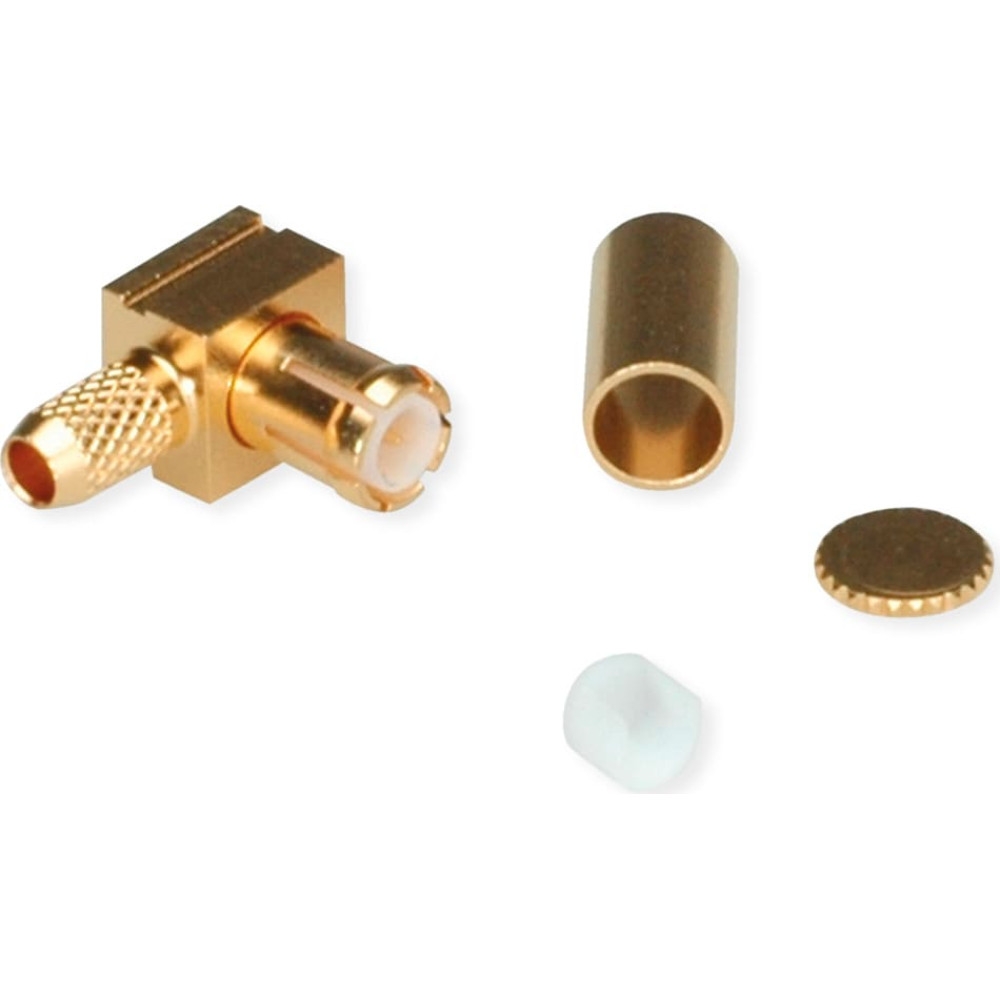

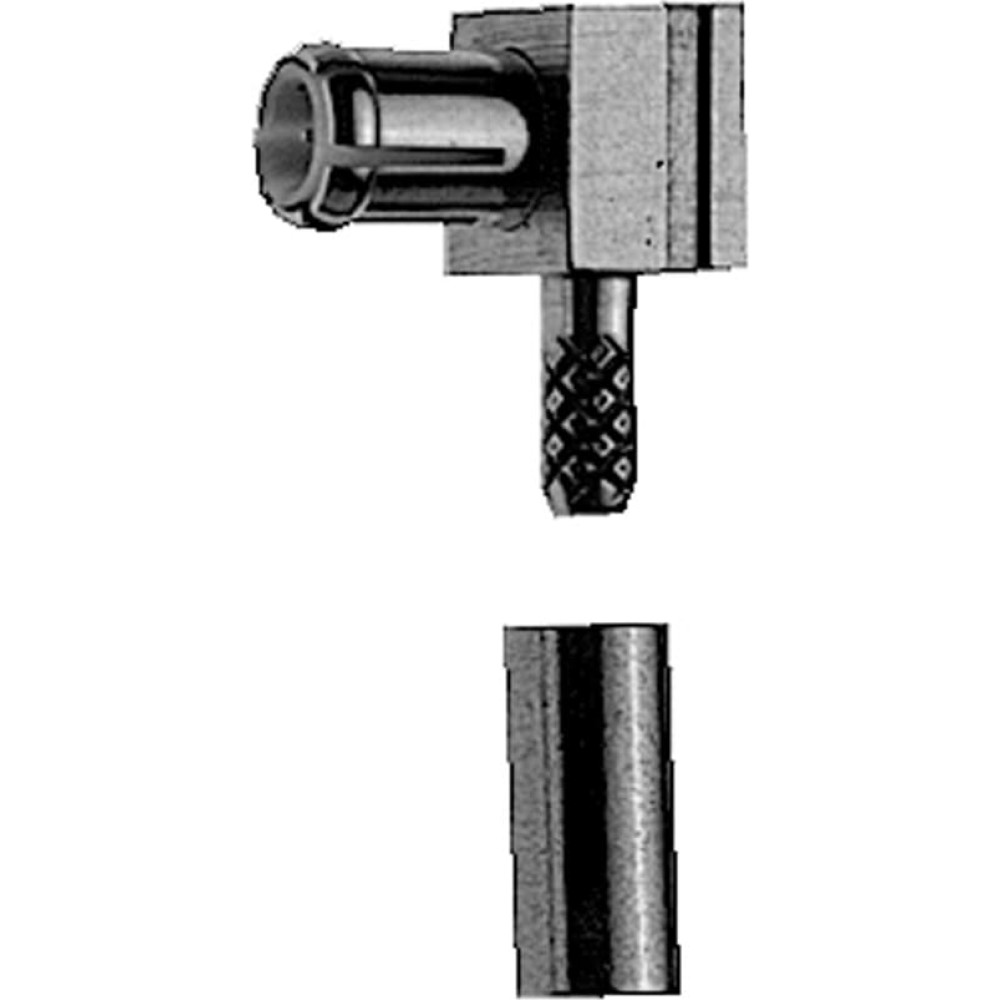

• Artikelbezeichnung: MCX Plg 90 sd/cr G7 (Alte Artikelnummer J01270A0211)
• Kabelgruppe; Kabel: G7 (RG-316/U), RG-316/U, KX 22A, KX 3B, RG-174/U, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF)
• Oberfläche: Gold
• Montage: C2203

• Contact resistance inner conductor ≤ 5 mΩ
• Contact resistance outer conductor ≤ 2,5 mΩ
• Insulation resistance ≥ 1 GΩ
• Voltage proof 750 Veff / 50 Hz
• Impedance 50 Ω
• Return loss: Straight style ≥ 20.0 dB / 1 GHz
• Return loss: Angle style ≥ 14.0 dB / 1 GHz
• Frequency range up to 6 GHz (CECC 22220)

Remark: Picture similar
