Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

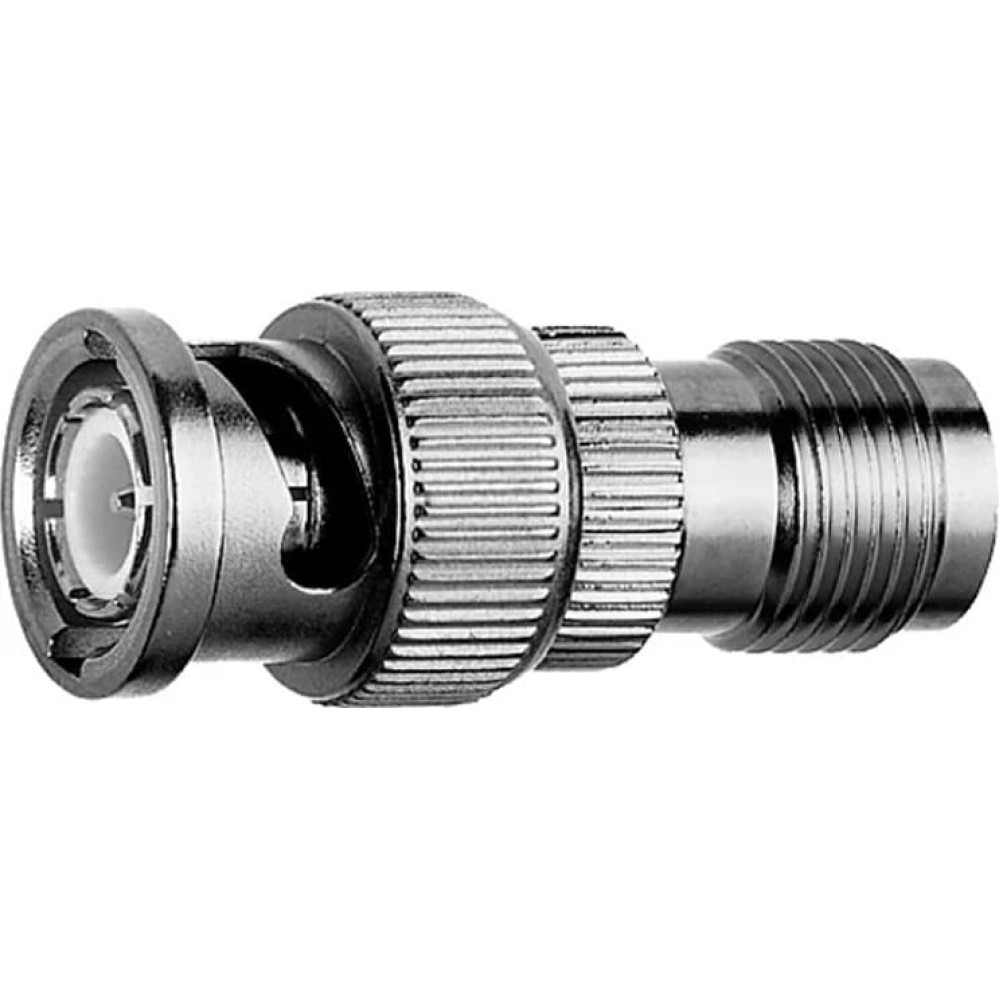

• Artikelbezeichnung: Adapt str BNCm - TNCf (Alte Artikelnummer J01008B0010)
• Ausführung: BNC (m) / TNC (f)
• Wellenwiderstand: 50 Ω
• Max. Frequenz: 4 GHz
• Rückflussdämpfung: typ.: 1 GHz: - 33 dB; 2 GHz: - 28 dB; 4 GHz: - 20 dB
• Steckzyklen: ≥ 500

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

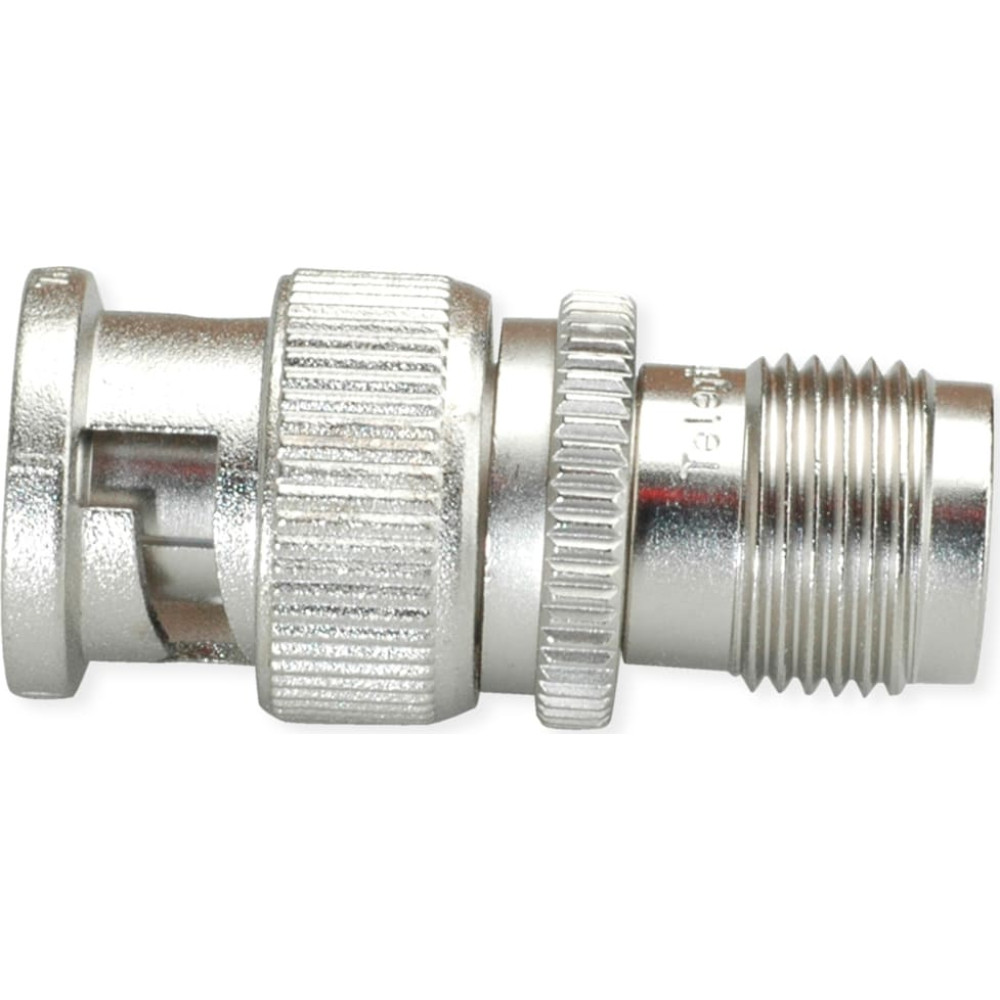

Remark: Picture similar
