Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

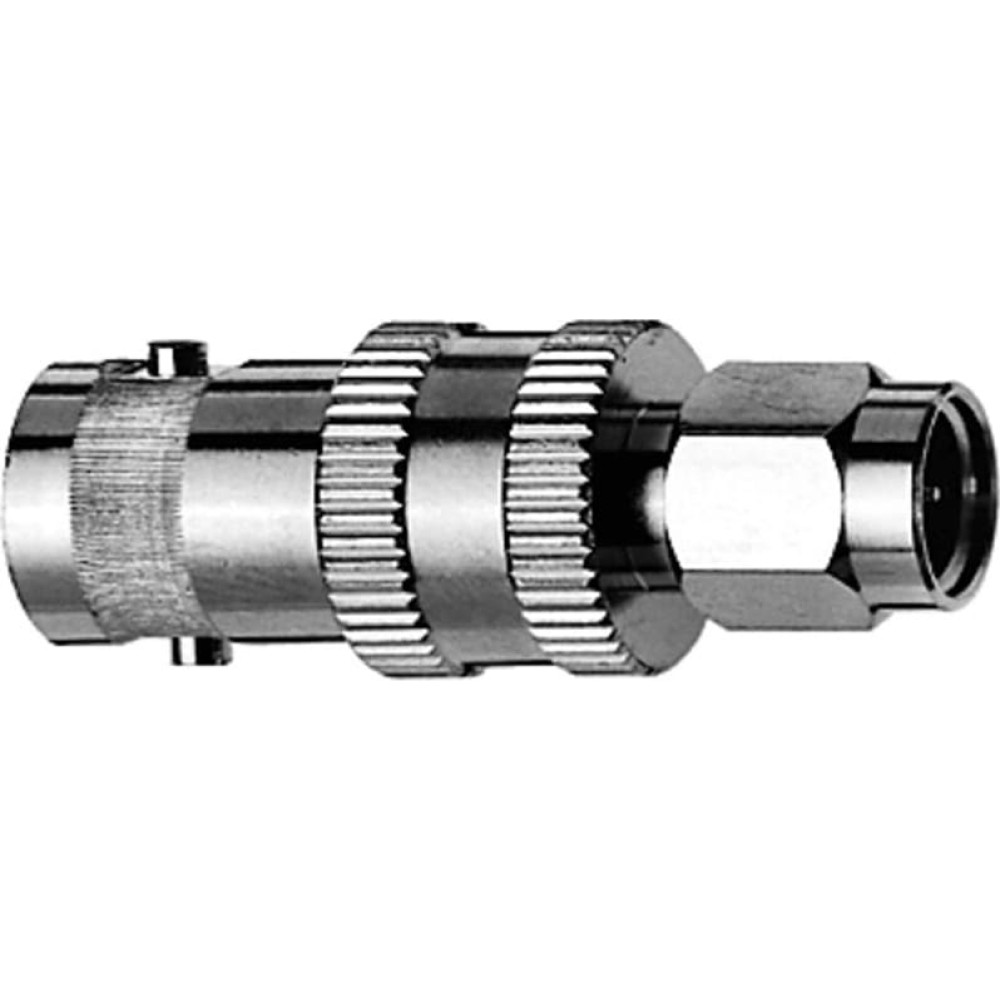

• Artikelbezeichnung: Adapt str BNCf - SMAm (Alte Artikelnummer J01008A0025)
• Ausführung: BNC (f) / SMA (m)
• Max. Frequenz: 4 GHz
• Rückflussdämpfung: typ.: 1 GHz: -36 dB; 2 GHz: -32 dB; 4 GHz: -28 dB
• Steckzyklen: ≥ 500

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Wellenwiderstand 50 Ω/(75 Ω)
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

Remark: Picture similar
