Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in der Signal-, Daten- und Videoübertragung eingesetzt. BNC Steckverbinder erfüllen die Querdichtigkeit im Steckgesicht zwischen Stecker und Buchse im gesteckten Zustand gemäß IP 54.

• Artikelbezeichnung: BNC Plg str cr/cr G4 Std Z75 (Alte Artikelnummer J01002A0036)
• Wellenwiderstand: 75 Ohm
• Kabelgruppe; Kabel: G4 (RG-179B/U), 0.3LS/1.7S, 1520A, 1521A, 1522A, 179DT, RG-179B/U, RG-187A/U
• Anmerkungen: crimp/crimp; Standard
• Montage: A2505

• Durchgangswiderstand Innenleiter ≤ 20 mΩ
• Durchgangswiderstand Außenleiter ≤ 5 mΩ
• Isolationswiderstand ≥ 5 GΩ
• Spannungsfestigkeit 1.5 kVeff/50 Hz
• Rückflussdämpfung: Gerade Ausführung ≥ 20 dB/3 GHz (50 Ω types)
• Rückflussdämpfung: Winkel Ausführung ≥ 17.7 dB / 3 GHz (50 Ω types)
• Betriebsspannung ≤ 500 Veff/50 Hz
• Frequenzbereich bis 4 GHz

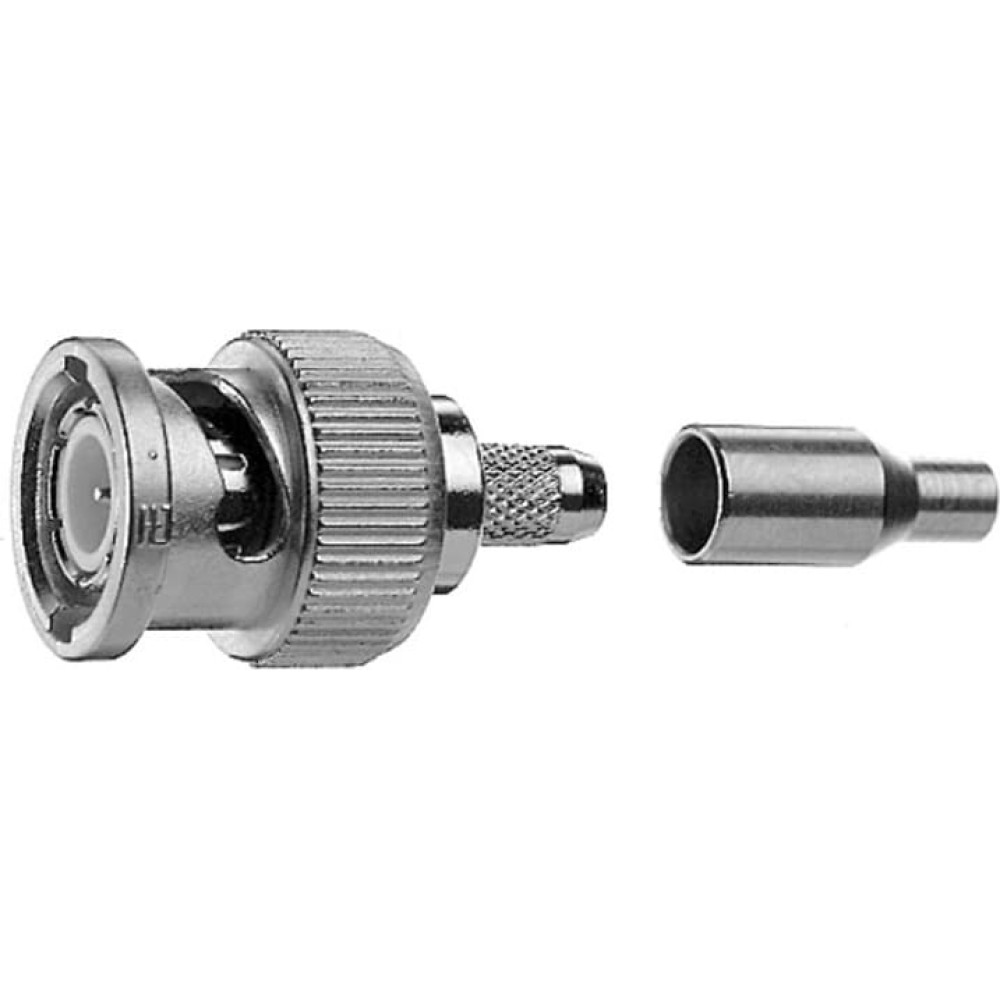

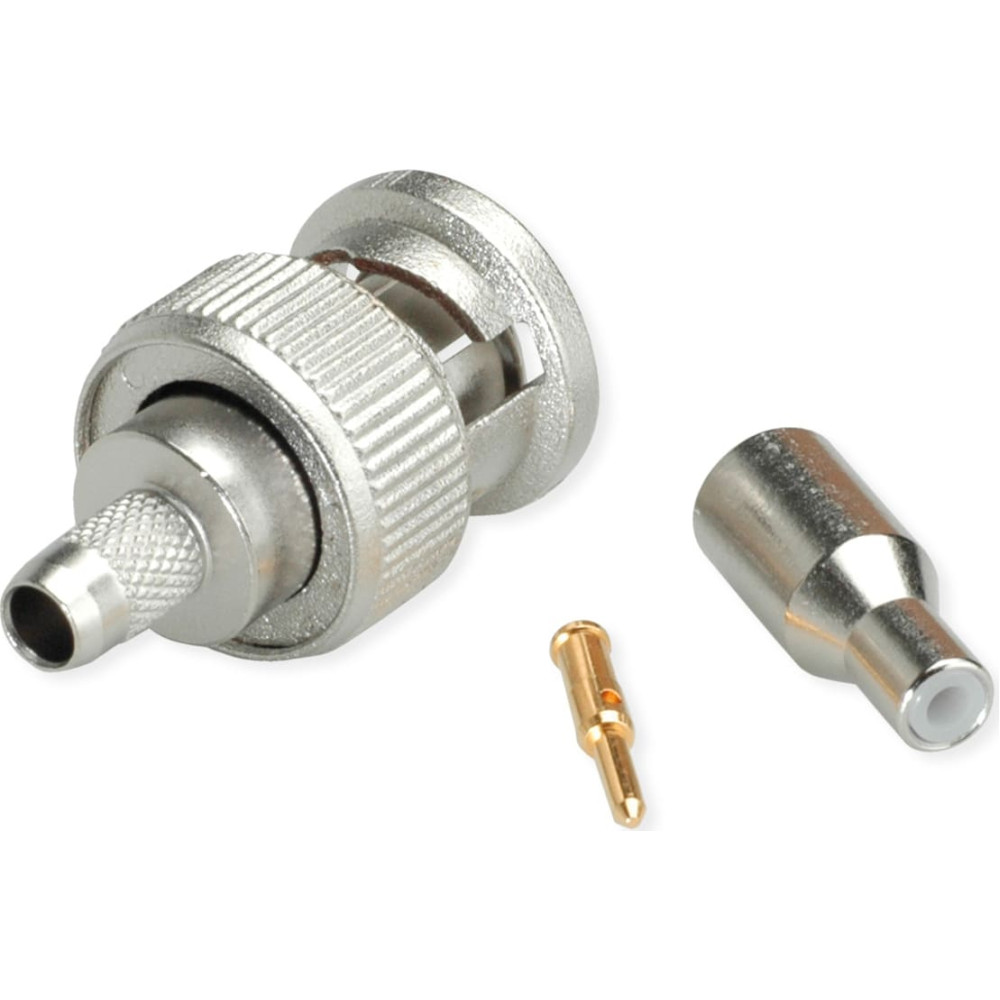

Remark: Picture similar
