Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt. TNC-Steckverbinder sind kostengünstige Alternativen für koaxiale Verbindungen bei hohen Frequenzen.

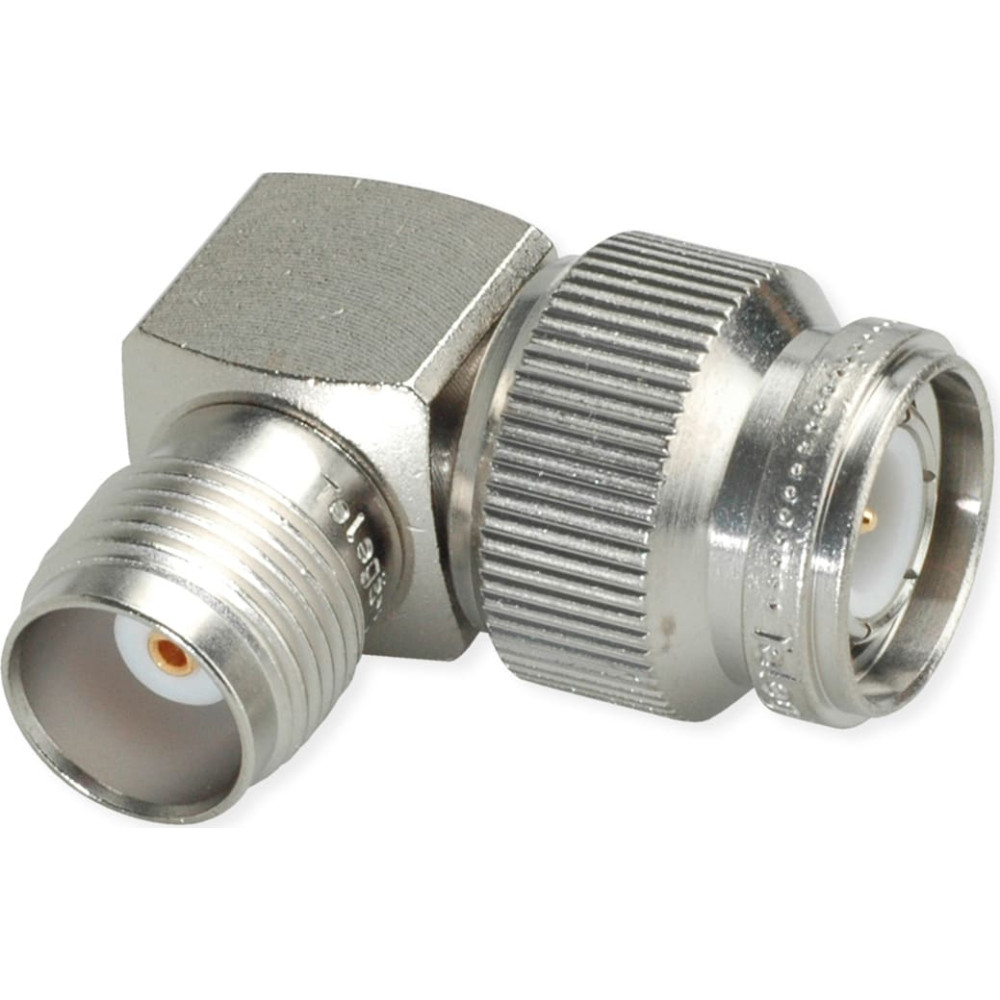

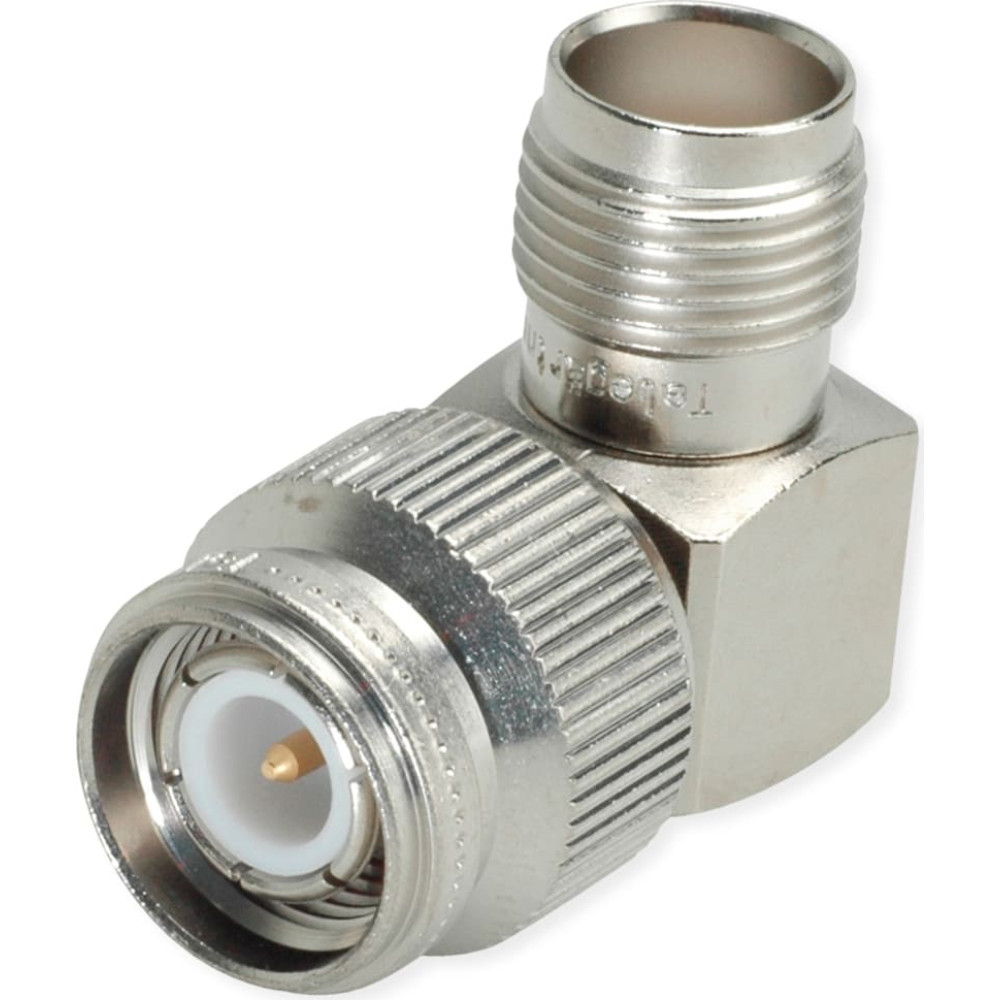

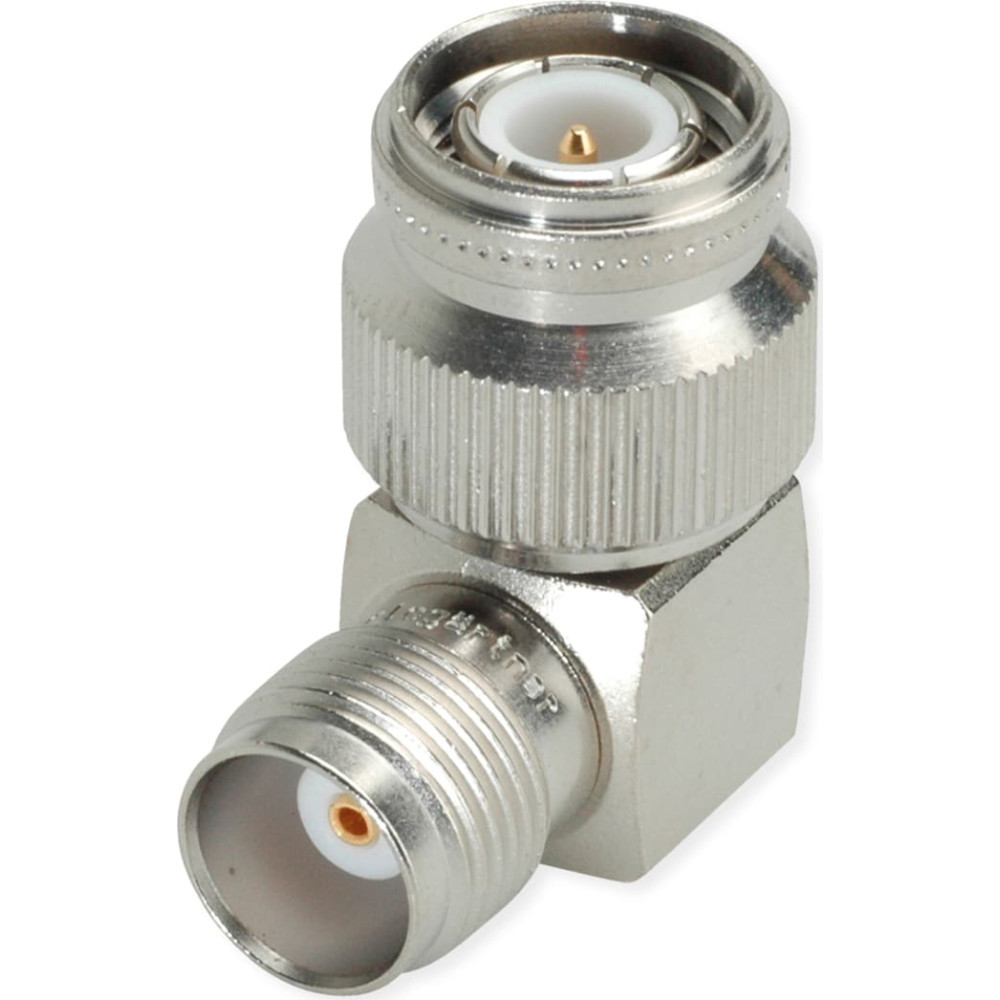

• Artikelbezeichnung: TNC Adapt 90 m-f (Alte Artikelnummer J01014A0001)
• Wellenwiderstand: 50 Ohm
• Ausführung: m-f
• Max. Frequenz: 4 GHz

• Contact resistance inner conductor ≤ 10 mΩ
• Contact resistance outer conductor ≤ 2,5 mΩ
• Insulation resistance ≥ 5 GΩ
• Voltage proof 1.5 kVeff/50 Hz
• Impedance 50 Ω/(75 Ω)
• Return loss: Straight style (valid for 50 Ω only) ≥ 16.5 dB/11 GHz
• Working voltage ≤ 500 Veff/50 Hz
• Frequency range up to 11 GHz

Remark: Picture similar
